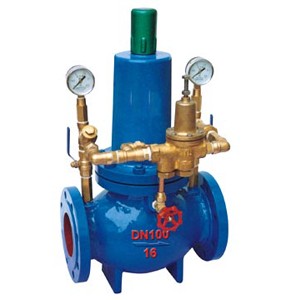

Y46T組合式減壓閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
Y46T組合式減壓閥介紹
Y46T組合式減壓閥主要由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。適用于溫度≤80℃的水及非腐蝕性液體(汽油、煤油)和氣體等需要降低到一定范圍的設備和管路系統上，通過調節將進口壓力降低至某一需要的出口壓力值。當進口力或流量發生變化時，靠介質本身的能量可自動保持出口壓力在一定的范圍內。
Y46T組合式減壓閥特點
1、 減壓效果可靠。出口壓力不受進口壓力及流量變化的影響，既可減動壓，又可減靜壓。
2、 調壓操作方便。只需調節先導閥的調節螺釘，就能獲得精確、穩定的出口壓力。
3、 節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。
Y46T組合式減壓閥零件材料
| 零件名稱 | 材質 |
| 閥體、閥蓋 | 鑄鐵、碳鋼、球鐵 |
| 閥桿、活塞、閥瓣 | 不銹鋼 |
| 閥座 | 銅 |
| 過濾器、球閥、針閥、控制導閥 | 銅 |
| 彈簧 | 硅錳鋼 |
| 密封墊 | 丁腈橡膠 |
Y46T組合式減壓閥性能參數
| 型號 | 公稱通徑 | 公稱壓力 | 強度試驗壓力 |
| ZFY46T6/16C | 65-250 | 1.6 | 2.4 |
| 300-400 | |||
| ZFY46T-25Q | 65-250 | 2.5 | 3.75 |
| 300-400 |
Y46T組合式減壓閥外形尺寸
| 公稱通徑DN(mm) | 尺寸 | ||
| L | H1 | H | |
| 65 | 290 | 100 | 560 |
| 80 | 310 | 105 | 580 |
| 100 | 350 | 125 | 650 |
| 125 | 400 | 140 | 685 |
| 150 | 480 | 160 | 915 |
| 200 | 600 | 190 | 1015 |
| 250 | 730 | 220 | 1220 |
| 300 | 850 | 250 | 1250 |
| 400 | 1100 | 320 | 1275 |

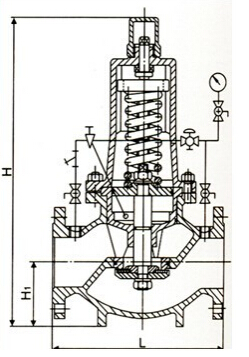

Y46T組合式減壓閥結構圖
