刀型閘閥PZ7-3F/6H/9Y
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
刀閘閥又稱刀門閘閥，刀型漿液閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。
PZ7-3F/6H/9Y刀型閘閥的介紹：
刀型閘閥的閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。
閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。
PZ7-3F/6H/9Y刀型閘閥的特點：
刀型閘閥平板閥板底部具有刀型斜切口，具有切斷介質的功能，使得閥門關閉不受介質阻塞。軟密封可以達到0泄露。操作方便,開啟自由,運動靈活可靠，閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用。
刀型閘閥按驅動方式的分類有手動、傘齒輪傳動、電傳動、氣傳動等。
結構特點：
1. 密封效果好，U型密封墊具有良好的彈性;
2. 全能徑設計，通過能力強;
3. 閘板具有閘刀的功能，閘斷效果好、能有效的閘斷介質中各類雜物、解決含有塊狀、顆粒及纖維介質閘斷后的泄漏現象;
4. 超短結構長度，節省材料，占用有效空間小;
5. 體積小、流阻小、重量輕、易安裝、易拆卸、維修方便，無須拆下閥門即可更換閥門的密封件。
PZ7-3F/6H/9Y刀型閘閥的功能用途：
刀型閘閥適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果、谷物、屠宰廠廢水等介質。
PZ7-3F/6H/9Y刀型閘閥的注意事項：
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，，通常為 50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。刀型閘閥關閉時，密封面可以只依靠介質壓力來密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
PZ7-3F/6H/9Y刀型閘閥零件材料：
閥體、上蓋Valve body, upper cap
碳鋼、不銹鋼Carbon steel, stainless steel
閥板Valve plate
不銹鋼stainless steel
閥桿Stem
不銹鋼stainless steel
密封圈Seal ring
橡膠、四氟、不銹鋼、硬質合金Rubber, PTFE, stainless steel,hard alloy
PZ7-3F/6H/9Y刀型閘閥性能參數：
公稱壓力Nominal pressure
PN
殼體試驗Casing test
1.5XPN
密封試驗Leak test
1.1XPN
工作溫度Operating temperature
橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
適用介質Working medium
糖漿、紙漿、污水、煤漿、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix

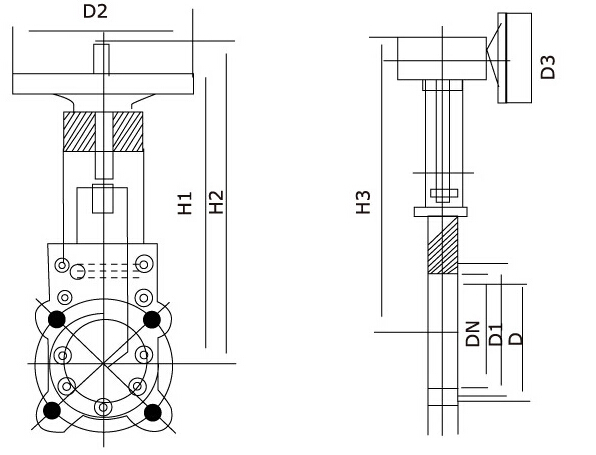

PZ7-3F/6H/9Y刀型閘閥的主要外形尺寸：
|
公稱通徑DN(mm) |
L |
|
|
PN6 |
PN10 |
|
|
50 |
48 |
48 |
|
65 |
48 |
48 |
|
80 |
50 |
50 |
|
100 |
50 |
50 |
|
125 |
50 |
50 |
|
150 |
60 |
60 |
|
200 |
60 |
60 |
|
250 |
70 |
70 |
|
300 |
80 |
80 |
|
350 |
80 |
80 |
|
400 |
90 |
120 |
|
450 |
90 |
120 |
|
500 |
90 |
130 |
|
600 |
140 |
140 |
